       电机停机状态下远程自动测量绝缘电阻和极化指数;此功能代替了人工测量绝缘(相当于自动摇表)。

       电机在运行状态下持续不间断监测泄漏电流,此功能实现了绝缘状态的在线监测。(对系统没有能量注入,完全依赖系统自身能量)。

       针对母线在线和离线绝缘电阻自动检测;(母线也能测量)。

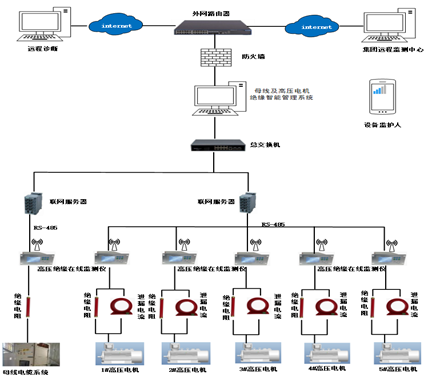

       所有电机的绝缘状态可以统一由上位机管理系统管理此功能实现了电机绝缘管理的自动化(可管理全厂电机)。

       ZHSCT 可以有效地防止大电流对测量的影响。


相关推荐:

  • 产品简介
  • 产品特点
  • 产品规格
  • 产品应用

       电气设备绝缘的状态,事关电气设备运行安全,是电气设备最重要的一项指标,在线监测绝缘状态的变化,防止因绝缘劣化而导致出现重大事故。电气设备绝缘的状态,事关电气设备运行安全,绝缘劣化一般由以下几种原因引起:

1、电气因素:意外高电压、事故时的通断电压、开/关浪涌和雷电浪涌电压等异常电压,这些电压提供了劣化的动机,并且正常的接地电压使劣化程度不断加深。

2、热因素:电气设备异常运行导致的温度过高,以及在过高的环境温度下使用,都会导致绝缘材料热膨胀和收缩,并引起热劣化。

3、环境因素:在敷设状态下,会有水、硫化物或其他化学物质侵入电缆,引起绝缘劣化。此外,紫外线、臭氧和污垢(盐、灰尘等)也会引起绝缘劣化。

4、机械因素:弯曲、压力、冲击载荷和外伤等引起绝缘劣化。

5、其他因素:由动物引起的护套损坏;由于连接部件的结构缺陷而产生空隙,从而导致局部放电劣化和水劣化等。


       一般来讲,绝缘劣化有一个过程。在绝缘劣化的早期,绝缘材料性能较好,泄漏电流较低,绝缘劣化进程较慢。随着绝缘劣化的发展,尤其是电应力、热量、过负荷、大电流等因素的影响,绝缘劣化的速度越来越快,甚至在几秒钟内突然击穿,烧损电气设备。


       根据国际电工学会统计,电机的故障主要因定子绕组的绝缘引起,尤其是大型电机,定子绝缘故障甚至占比高达66%。因此,加强电机定子绝缘保护以及定子绝缘的监测,尤其是早期的在线监测,就十分重要了。


绝缘监测的意义和必要性如下:

1、绝缘监测可以提前发现电气设备的绝缘薄弱点,避免因绝缘故障引发的触电、漏电事故,保障电力系统的安全稳定运行

2、预防电气火灾。绝缘监测可以及时发现电气设备的绝缘材料老化、破损等隐患,从而消除因短路而引发火灾的可能性。

3、延长电气设备的使用寿命。通过绝缘监测、可以及时发现设备绝缘材料的老化、破损等问题,然后进行维修或更换,从而延长电气设备的使用寿命可以实现远程绝缘测量,减少运维人员的工作量,降低劳动强度,并有助于实现工厂智能化,提高管理水平。

4、可以实现远程绝缘测量,减少运维人员的工作量,降低劳动强度,并有助于实现工厂智能化,提高管理水平。


  • 测量母线对地的绝缘电阻、吸收比、极化指数;

  • 代替人工摇表,实现绝缘测量的自动化、远程化;

  • 可以测量A、B、C三相泄漏电流;

  • 可以测量环境温度、湿度,对分析绝缘劣化提供参考条件;

  • 可以测量电机绕组温度:

  • 带有4.3寸液晶显示屏,方便就地查看监测数据;

  • 具备预警、报警功能:可根据用户的设备状态和现场环境条件设定预警值和报警值,当测量值超过预警值和报警值时,仪器发出报警;

  • 具有RS-485通讯接口,方便用户远程监测设备的工作状态;

  • 具有GPS对时功能(选配),能准确的知道事故发生的时间;

  • 具有GPRS报警功能(选配),当绝缘劣化严重时向设备监护人发送短信提醒,以便及时采取预防措施。


       ZJC系列高压绝缘在线监测仪通过给被测对象施加负极性直流电压(有2500V、1500V、500V三种规格可选),对地构成回路,来测量被测对象的绝缘电阻。同时,该仪器还能够监测被测对象的泄漏电流。

绝缘在线监测仪

绝缘在线监测仪

共模型绝缘在线监测


       对于只有三个抽头的电机,可以采集三相共模泄漏电流。

       共模回路为对地回路,因此共模电流只包括绝缘泄漏电流,利用系统中原有的共模成分,通过将三相电缆一起穿过电流互感器的方式,对共模泄漏电流进行测量,即可实现电机绝缘状态的在线监测。

绝缘在线监测仪


差模型绝缘在线监测


        对于采用了差动保护的电机,其接线盒一般有六个抽头,即每一相均有一进一出两根电缆。用电流传感器穿过每一相的两根电缆,正常情况下,泄漏电流为零,互感器输出也为零;如果发生了泄漏电流,进出电流之差将不为零,此时泄漏电流将被电流互感器监测到。

        泄漏电流互感器与差动保护的所用的互感器在测量原理上是一样的,不同之处在于:泄漏电流互感器可以更精确地采集微小泄漏电流。因此可以在绝缘劣化的早期,及其发展过程中,记录下不同阶段的泄漏电流值,形成绝缘变化趋势曲线,从而可以及时发现绝缘缺陷,为预知维修提供决策依据,避免重大事故的发生。这也是监测绝缘泄漏电流的主要意义所在。

       绝缘电阻测量和泄漏电流测量,通过断路器常闭辅助触点进行自动切换:电机停机时,测量绝缘电阻;电机运行时,测量漏电流。

绝缘在线监测仪


带变频器的电机绝缘在线监测


       对于带变频器的电机,绝缘电阻测量端和泄漏电流采集位置,要位于变频器的出线端,如果电机接线盒允许,可以接在接线盒内。


绝缘在线监测仪


电缆及母线系统绝缘在线监测


方案介绍

       给母线系统连接一个绝缘监测仪,施加1500VDC,对地构成回路;测量母线系统各回路对地的绝缘电阻;可以测量绝缘脏污、绝缘受潮、绝缘缺陷、热劣化等故障。

方案一:

       在母线绝缘监测的基础上,给各馈线回路加装高精度泄漏电流传感器;各回路的泄漏电流数据以及整体绝缘电阳监测数据汇入绝缘健康管理系统,形成整体绝缘状态监测。

方案二:

       在母线绝缘监测的基础上,给电机配置一台电机绝缘监测仪和一台高精度泄漏电流传感器;电机工作时可以采集电机绕组的绝缘状态;电机送电前,可以远程摇表、测量其绝缘电阳值;各回路的泄漏电流数据、电机测量得到的绝缘电阳值、以及整体绝缘电阻监测数据汇入绝缘健康管理系统。形成整体绝缘状态监测。
